Neigung
Der allgemeine Fall der Richtungsfamilie — und der einzige, der ohne eingerahmten Winkel gar nichts bedeutet.
Was begrenzt wird
Die Neigung begrenzt, wie weit eine Fläche oder eine abgeleitete Achse von einem angegebenen Winkel zum Bezug abweichen darf. Anders als bei Parallelität und Rechtwinkligkeit wird der Winkel ausgeschrieben, als theoretisch genaues Maß im Kasten.
Dass der Winkel theoretisch genau ist, lässt die Angabe überhaupt erst funktionieren. Ein theoretisch genaues Maß trägt keine eigene Toleranz, also steckt die gesamte zulässige Abweichung in der Toleranzzone und sonst nirgends.
Die Toleranzzone

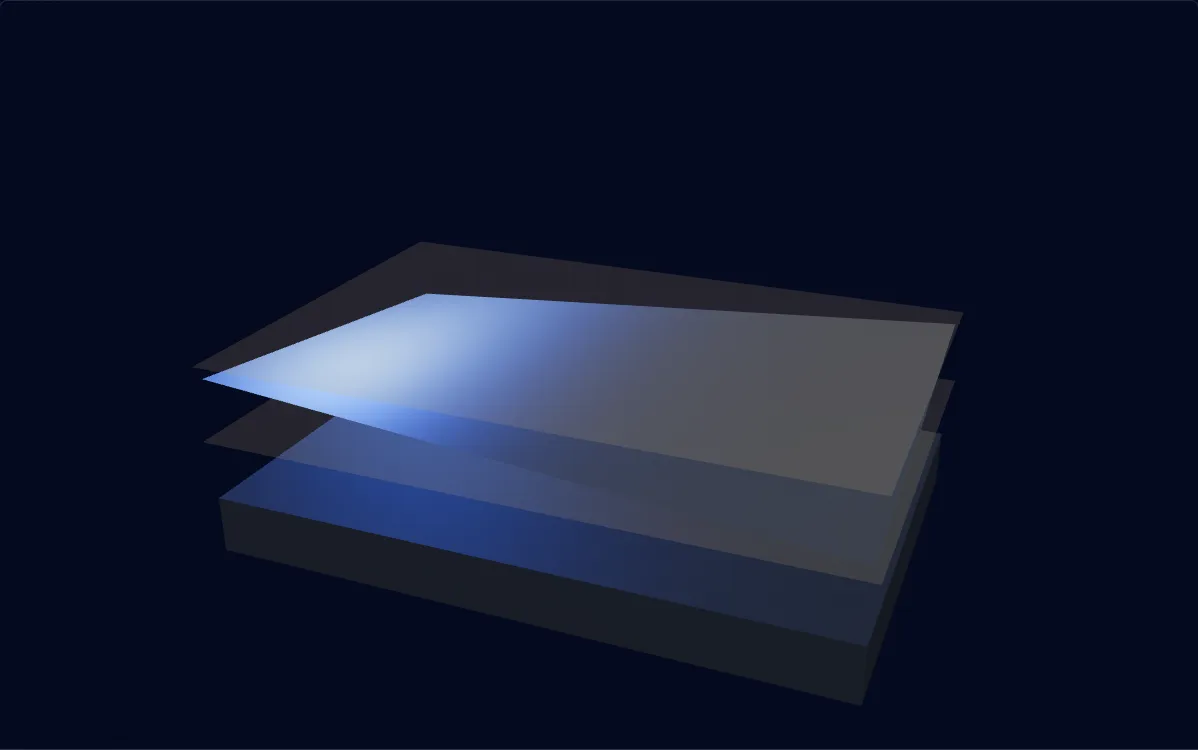

Zwei parallele Ebenen in einem festgelegten Abstand, im angegebenen theoretisch genauen Winkel zum Bezug gehalten — oder, wenn der Wert ein Durchmesserzeichen trägt und der Rahmen am Maß hängt, ein Zylinder dieses Durchmessers in diesem Winkel, der die abgeleitete Achse enthält.
In 3D ausprobieren
Die interaktive 3D-Ansicht benötigt WebGL. Die Toleranzzone ist oben vollständig beschrieben.
Innerhalb der Toleranz
Ziehen Sie, um die Abweichung zu übertreiben. Das Teil ist stark überhöht dargestellt, damit die Zone sichtbar bleibt.
Die Angabe lesen
Diese Fläche muss zwischen zwei Ebenen im Abstand von 0,05 mm liegen, die im eingerahmten Winkel zum Bezug A stehen.
Wann sie sinnvoll ist
- Eine Fase oder Schräge, an der ein Gegenstück unter einem festen Winkel entlanggleitet.
- Eine Schwalbenschwanzführung oder ein Keil, wo der Winkel die Last trägt und die Passung von ihm abhängt.
- Eine schräge Bohrung, deren Achse ihre Richtung gegenüber einer Fläche halten muss.
Wie gemessen wird
- Eine Sinusplatte kippt das Teil um den theoretisch genauen Winkel, sodass die tolerierte Fläche waagerecht liegt; danach ist es eine gewöhnliche Messuhrprüfung.
- Ein Koordinatenmessgerät misst die Fläche unmittelbar im Bezugssystem und passt die Zone im angegebenen Winkel ein, ganz ohne Kippen.
- Ein Winkelendmaßsatz erlaubt einen schnellen Vergleich für Winkel, die sich aus üblichen Kombinationen ergeben.
Richtig angewendet
- Tragen Sie den Winkel als theoretisch genaues Maß im Kasten ein, denn ein tolerierter Winkel neben einer Neigungsangabe formuliert dieselbe Forderung zweimal.
- Ziehen Sie das Flächenprofil für eine in zwei Richtungen geneigte Fläche in Betracht, denn eine Profilangabe ersetzt zwei Neigungsangaben. Sie ist leichter anzugeben und leichter in Einklang zu bringen — nicht leichter zu prüfen: Profil gegenüber Bezügen braucht ein Koordinatenmessgerät mit geladenem Modell, während die Neigung an einer einfachen ebenen Fläche eine Sache für die Messplatte ist.
- Benennen Sie den Bezug, gegen den der Winkel gilt, denn ein Winkel gegenüber nichts Bestimmtem hat an einem Teil mit mehr als zwei Flächen keine Bedeutung.
Häufige Fragen
Warum muss der Winkel theoretisch genau sein?
Ein theoretisch genaues Maß ist exakt und trägt keine eigene Toleranz, sodass die gesamte zulässige Abweichung von der Toleranzzone beschrieben wird. Trüge der Winkel zusätzlich ein Plus und Minus, stünde dieselbe Forderung zweimal und auf zwei verschiedene Weisen auf der Zeichnung, und beide würden selten übereinstimmen.
Neigung oder Flächenprofil?
Die Neigung legt die Richtung einer ebenen Fläche in einem Winkel zum Bezug fest. Das Flächenprofil begrenzt die Gestalt und kann Richtung und Ort zugleich begrenzen; es bewältigt außerdem in zwei Richtungen geneigte oder gekrümmte Flächen, die die Neigung nicht beschreiben kann. Für eine einfache ebene Schräge ist die Neigung klarer, für alles Zusammengesetzte das Profil.
Wie hilft eine Sinusplatte?
Sie verwandelt die Aufgabe in eine, die eine Messuhr unmittelbar lesen kann. Die Platte wird mit Endmaßen um genau den theoretisch genauen Winkel gekippt, wodurch die tolerierte Fläche parallel zur Messplatte liegt; von da an ist die Prüfung ein gewöhnlicher Zug auf Gesamtausschlag. Ein hübscher Kniff und dort, wo kein Koordinatenmessgerät steht, weiterhin das schnellste Verfahren.
Begrenzt die Neigung auch die Form?
Bei einer Flächenangabe ja. Die Zone wird von zwei parallelen Ebenen begrenzt, eine Fläche darin liegt also zugleich in einer Ebenheitszone derselben Breite. Wie bei der Parallelität macht das eine eigene Ebenheitsangabe mit demselben Wert überflüssig.
Diese Seiten erläutern die veröffentlichten Normen als Nachschlagewerk und beschreiben die darin definierten Toleranzzonen. Die gezeigten Werte dienen der Veranschaulichung. Was ein konkretes Teil einhalten kann, hängt von Geometrie, Werkstoff und Verfahren ab und wird je Zeichnung vereinbart.
